SF6 N2 C4F7N Gaz Karıştırma Sistemi Karıştırma Cihazı Endüstriyel Kalite

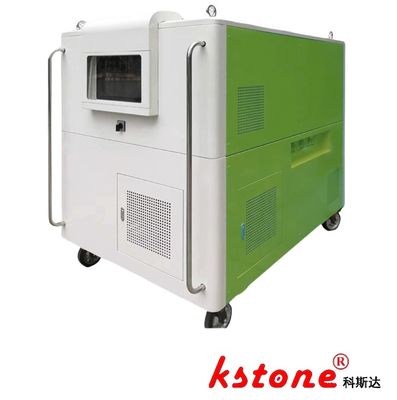

Büyük resim : SF6 N2 C4F7N Gaz Karıştırma Sistemi Karıştırma Cihazı Endüstriyel Kalite

Ürün ayrıntıları:

Menşe yeri:	Şangay
Marka adı:	KSTONE
Sertifika:	ISO9000
Model numarası:	KSLF-28/30WY20/NZ

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	$2000-$100000
Ambalaj bilgileri:	Karton / Ahşap Kutu
Teslim süresi:	60 gün
Ödeme koşulları:	T/T
Yetenek temini:	100

İletişim

Detaylı ürün tanımı

Nominal karıştırma kapasitesi:	10 nm³/s	Uygulanabilir gaz karışımları:	SF6/N2, SF6/CF4, C4F7N/CO2, vb.
Kontrol sistemi:	PLC tabanlı dokunmatik ekran arayüzü	Filtrasyon doğruluğu:	0.1μm (partikül) / 3ppm (nem)
Boyutlar (L × W × H):	1800 × 1000 × 1500mm	Güç kaynağı:	3φ 380V 50Hz, toplam 15.4kw
Vurgulamak:	SF6 gaz karıştırma sistemi , C4F7N gaz karıştırma sistemi , SF6 gaz karıştırma cihazı

KSLF-28/30WY20/NZ Gaz Karıştırma Sistemi SF6/N2/C4F7N Karıştırma Solüsyonu

Sistem Genel Görünümü

Kstone2022 (290) belgesine göre Çin Devlet Şebekesi için önerilen karışık gaz ekipman üreticisidir.

Bu endüstriyel sınıf gaz karıştırma ünitesi, SF6/CF4, SF6/AIR ve C4F7N/CO2 karıştırma gibi uygulamaları destekleyen SF6/N2 karışımı şişirme için tasarlanmıştır.Çin Devlet Şebekesi'nin çevresel girişimleri için optimize edilmiş.GIS sistemleri için 3:7 SF6/N2 oranında gaz gibi. Cihaz, vakum pompalama, hassas gaz karıştırma ve bir piston kompresör sistemi, filtreleme modülü,ve akıllı kontrol valfleri.

Teknik yapılandırma tablosu

Bileşen	SF6 Kompresör	N2 Kompresörü	Karışık gaz şarj kompresörü
Türü	Hava soğutmalı piston	Hava soğutmalı piston	Hava soğutmalı piston
Teorik Akış Hızı	14 m3/h	14 m3/h	30 m3/h
Maks. Serbestleme Basıncı	2 MPa	2 MPa	5 MPa
İzin verilen çalışma basıncı	1 MPa	1 MPa	1 MPa
Emme basınç aralığı	53 kPa ~ 0.5 MPa	53 kPa ~ 0.5 MPa	53 kPa ~ 0.5 MPa
Maks. Serbestleme sıcaklığı	130°C	130°C	130°C
Yağlama Sistemi	Yağsız	Yağsız	Yağsız
Güç derecesi	2.2 kW (3Φ 380V 50Hz)	2.2 kW (3Φ 380V 50Hz)	11 kW (3Φ 380V 50Hz)
Vakum pompası	54 m3/h pompalama hızı	-	-
Son Vakum	≤10 Pa (PRO-200 yağı ile yağlanmış)	-	-

Operasyonel yetenekler

Gaz karıştırma hassasiyeti: ±0,5% içinde 3:7 SF6/N2 oranı toleransına ulaşılır
Çevre Uygulamaları: GIS devreyi için düşük GWP gaz karışımlarını destekler
Sistem Fonksiyonları: Vakum pompalama (≤10Pa), dinamik gaz karışımı, yüksek basınçlı şarj (5MPa'ya kadar)

Ekipman Özellikleri

Parametreler	Özellikleri
Örnek Kod	KSLF-28/30WY20/NZ
İsimsel Karıştırma Kapasitesi	10 Nm3/h
Uygulanabilir gaz karışımları	SF6/N2, SF6/CF4, C4F7N/CO2, vb.
Kontrol Sistemi	Dokunmatik ekran arayüzü ile PLC tabanlı
Filtreleme Doğruluğu	0.1μm (parçacık) / 3ppm (nem)
Boyutlar (L × W × H)	1800×1000×1500 mm
Güç kaynağı	3Φ 380V 50Hz, toplam 15.4kW
