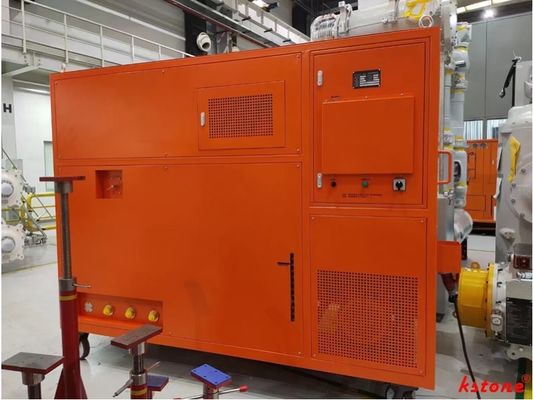

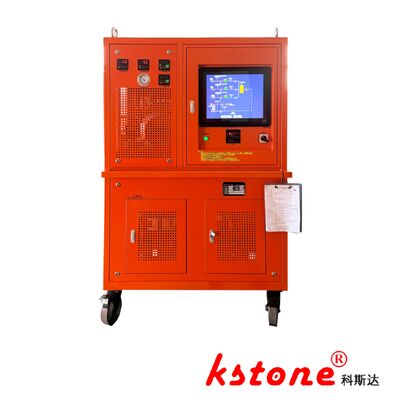

Yüksek basınçlı C4f7n kurtarma cihazı 30m3/h 400L Depolama GIS 110-550KV Otomatik dokunmatik ekran KSC4-30WY/20-400Z

Uygulama Alanı

I. Tasarım ve İmalat Referans Standartları

• Kükürt Hekzaflorür Gazı Geri Kazanım Cihazı için Teknik Koşullar — DL/T 662-2009
• SF6 Geri Kazanım, Yeniden Doldurma ve İşlem Cihazı için Teknik Şartname — Q/GDW 470-2010
• Endüstriyel Kükürt Hekzaflorür — GB/T 12022-2006
• Vakum Pompaları için Güvenlik Gereksinimleri — GB 22360-2008
• Basınçlı Kaplar — GB 150.1~150.4-2011
• Akustik—Gürültü Kaynaklarının Ses Basıncını Kullanarak Ses Gücü Seviyelerinin Belirlenmesi—Yansıtıcı Bir Düzlem Üzerinde Bir Kapsama Ölçüm Yüzeyi Kullanarak Kolay Yöntem — GB/T 3768-1996
• İsim Plakaları — GB/T 13306-2011
• Mekanik ve Elektrikli Ürünlerin Ambalajlanması için Genel Teknik Koşullar — GB/T 13384-2008
• Genel Elektrik Ekipmanlarının Elektrik Ekipmanı Dağıtımı için Tasarım Kodu — GB 50055-2011
• Ölçüm, Kontrol ve Laboratuvar Kullanımı için Elektrikli Ekipmanlar için Güvenlik Gereksinimleri—Bölüm 1: Genel Gereksinimler — GB 4793.1-1995
• Endüstriyel Makinelerin Elektrikli Ekipmanları—Bölüm 1: Genel Teknik Koşullar — GB 5226.1-2008
• Ambalajlama, Depolama ve Taşıma için Grafik Göstergeler — GB/T 191-2008

II. Ana İşlevler ve Özellikler

Genel İşlevler

Geri Kazanım Sistemi

• Çekirdek bileşen: Yağsız yüksek basınçlı kompresör, tüm sistem için hava soğutmalı yapısal tasarım.
• Koruma cihazları: Kompresörün izin verilen sınırını aşan giriş/çıkış basıncından kaynaklanan hasarı önlemek için geri kazanım sisteminin giriş ve çıkışında basınç düşürücüler ve mıknatıs destekli solenoid valfler yapılandırılmıştır.

Vakum Pompası Sistemi

• Pompa tipi: Doğrudan bağlantılı kanatlı vakum pompası, küçük boyut, yağ dumanı/damlama/sızdırma olmaması ve 10 Pa'lık nihai vakum özelliği.
• Yağ geri akış önleyici cihaz: Ani elektrik kesintileri veya kapanmalar sırasında pompa yağının şalt cihazına geri akmasını önler.
• Vakum ölçer: Hassas vakum ölçümü için yüksek hassasiyetli dijital vakum ölçer, kullanımı kolay.
• Uygulamalar: Cihazın kendisinin tahliyesi, filtrelerin vakum aktivasyonu ve elektrikli ekipmanların tahliyesi (isteğe bağlı daha büyük vakum ünitesi).

Arıtma Sistemi

• Filtreler: İthal yüksek hassasiyetli toz filtresi, kurutma filtresi ve ayrışma ürünü filtresi, gaz toz partikül boyutunu 1 μm'nin altında ve nem içeriğini 40 ppm'nin altında tutar.
• Rejenerasyon teknolojisi: Vakumla ısıtma aktivasyon rejenerasyonu, kurutma sisteminin sökülmeden veya filtre elemanı değiştirilmeden otonom olarak rejenerasyon yapmasını sağlar.

Dolum Sistemi

Elektrik Kontrol Sistemi

• Bileşenler: Faz sırası değiştirme, kaçak, faz kaybı, aşırı ısınma ve termal röleler için koruma işlevlerine sahip markalı elektrik bileşenleri.
• Tasarım: Yanlış çalıştırmadan kaynaklanan ekipman hasarını önlemek için çok aşamalı bağlantı kontrolü; yüksek güvenilirlik için 500V dayanım gerilimi ile özel faz sırası koruması.

Güvenlik Sistemi

• Patlama ve hasarı önlemek için üçlü basınç koruma cihazları.
• Topraklama: Kolay topraklama için güvenlik topraklama cıvataları ile donatılmıştır.
• Yapı: Operatörleri iç mekanizmadan izole etmek, toz geçirmez, su geçirmez ve gürültü azaltma koruması sağlamak için kapalı kutu tasarımı.

Boru Hattı Sistemi

• Boru hatları: Duvar kalınlığı ≥1,6 mm olan yüksek kaliteli kırmızı bakır borular, yatay ve dikey olarak düzenlenmiştir.
• Bağlantılar: Tüm bükülmelerde ve bağlantılarda (basit gerilmiş bükülmeler değil) kaynak için kırmızı bakır bağlantı parçaları kullanılır, yüksek mukavemet ve tokluk için gümüş emdirilmiş kaynak, sızıntı olmamasını sağlar.

Depolama Sistemi

• Gaz depolama tankları: GB 150 Çelik Basınçlı Kaplar'a göre tasarlanmış, üretilmiş ve test edilmiş olup, her biri ulusal yetkililer tarafından verilen benzersiz bir sertifika numarasına sahiptir.
• Aksesuarlar: Standart basınç göstergeleri ve C4 basıncının dijital gösterimi.

Çalışma Sistemi

• Kontrol: 15 inç renkli dokunmatik ekranlı tam PLC otomasyonu.
• Arayüz: Geri kazanım sürecinin şematik diyagramlarını içeren grafiksel çalışma arayüzü, tek tuşla otomatik çalışmayı ve şemadaki cihaz grafiklerine tıklayarak manuel çalışmayı destekler.
• Güvenlik: Yanlış çalıştırmaya karşı kapsamlı koruma, gerçek zamanlı arıza göstergesi ve sorun giderme rehberliği; Çince dil modu mevcuttur.

• C4 Otomatik Geri Kazanım Cihazı Sistem Şeması

• Yapı: Tüm makine, bakım kapıları ve pencereleri ayrılmış kapalı bir metal koruyucu kabuk ile donatılmıştır. Kolay hareket için tabana büyük çaplı evrensel tekerlekler takılmıştır ve yüksek mukavemetli çapraz kirişler forklift kaldırmayı sağlar. Kolay kaldırma için üst kısmın dört köşesine sökülebilir kaldırma kulpları monte edilmiştir.

III. Cihaz Performans Parametreleri

1. Ana Yedek Parçalar ve Aletler:

2. Ana Bileşenlerin Performans Parametreleri

3m-novec-4710-yalıtım-gazı

IGiriş

3M™ Novec™ 4710 Yalıtım Gazı, elektrikli ekipmanlar için kükürt hekzaflorür (SF6)'e sürdürülebilir bir alternatiftir

yalıtım ve ark söndürme uygulamaları. Mükemmel dielektrik özellikleri, geniş bir çalışma aralığı sunar

sıcaklıklar ve SF'ye kıyasla çevresel etkilerde önemli azalmalar6. Novec 4710 gazı, non-

yanıcıdır ve amaçlanan uygulamalar için tasarlandığı gibi kullanıldığında çalışanlar için geniş bir güvenlik marjına sahiptir. Bu

SF6 alternatifi ayrıca, düşük küresel ısınma potansiyeli (GWP) gibi önemli çevresel özelliklere sahiptir.

inert gazlarla karıştırıldığında ve sıfır ozon tabakasını inceltme potansiyeli (ODP). Saf formdaki Novec 4710 gazı, göreceli

belirli bir basınçta SF'den iki kat daha fazla dielektrik dayanımına sahiptir6.

O20 Aralık 2022'de 3M, 58 Per/polifloroalkil maddelerin (PFAS) üretimini durduracağını duyurdu, perflorizobütironitril (C4F7N, 3M Novec 4710) ve perfloropentanon (C5F10, 3M Novec 5110) dahil olmak üzere, PFAS'ın iklim, çevre ve ekolojik sağlık üzerindeki etkisini azaltmak veya ortadan kaldırmak için 2025 sonuna kadar.

KSTONE  Çin'de C4 ve C5 ile ilgili aletler ve ekipmanlar geliştiren lider bir kuruluştur; ve 3M ve  Çinli C4 veya C5 üreticileri ile hassas bir işbirliğine sahiptir ;
