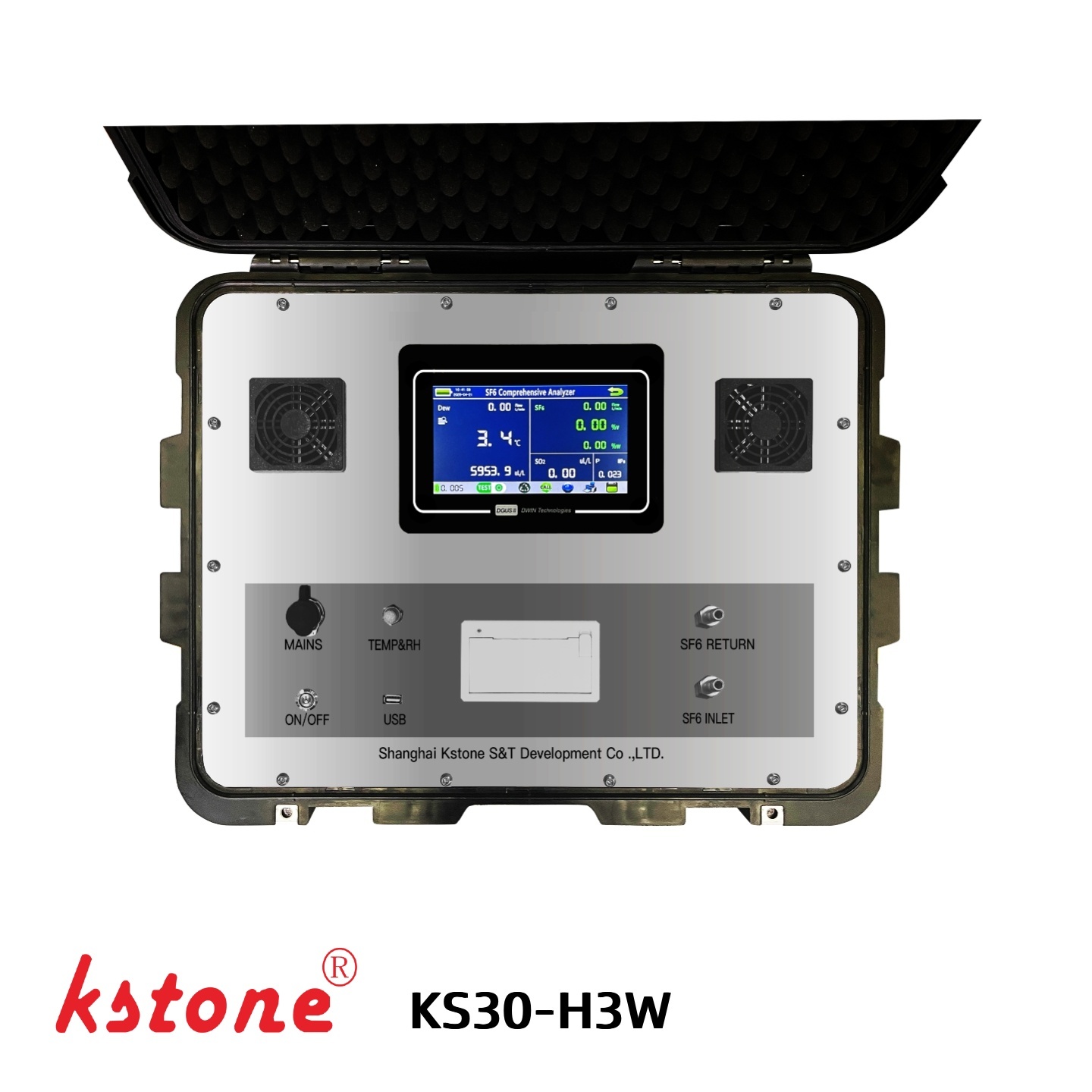

KS30-H3W Çevre Dostu Şalt Cihazları için Çok Parametreli Yalıtım Ortamı Analizörü

N₂ ve Kuru Hava Yalıtımlı Şalt Cihazları için SF₆ Eser Gaz, Oksijen ve Çiy Noktası Ölçümü

KSTONE KS30-H3Wgaz kalitesi testleri için tasarlanmış çok parametreli bir yalıtım ortamı analizörüdür.çevre dostu şalt sistemiizolasyon ortamı olarak N₂ veya kuru havanın kullanılması.

Analizör birleştiririz SF₆ ölçümü, oksijen (O₂) ölçümü ve çiğlenme noktası ölçümütek bir taşınabilir cihazda. Oksijen konsantrasyonunu ölçerek farklı yalıtım gazı ortamlarını tanımlayabilir ve bu da onu her iki ortam için de uygun hale getirir.N₂ yalıtımlı ve kuru hava yalıtımlı şalt cihazı.

İthal yüksek performanslı sensörler, yüksek hızlı mikroişlemci, renkli dokunmatik ekran ve entegre gaz akışı kontrol sistemi ile KS30-H3W, güç ekipmanı üreticileri, trafo merkezleri, bakım ekipleri ve elektrik test servis sağlayıcıları için hızlı ve rahat saha ölçümü sağlar.

Temel Ölçüm Fonksiyonları

SF₆ Ölçümünün İzlenmesi

KS30-H3W, çevre dostu şalt sisteminde eser miktarda SF₆ tespit edebilir.

• Ölçüm aralığı:0–3000 ppm
• Çözünürlük:0,1 ppm
• Tepki süresi:≤30 sn

Trace SF₆ ölçümü, birincil izolasyon ortamı olarak N₂ veya kuru havanın kullanıldığı izolasyon gazı sistemlerinde olası SF₆ kontaminasyonunu veya artık SF₆'yi izlemek için kullanılabilir.

Oksijen Ölçümü

Analizör, izolasyon ortamına göre iki O₂ ölçüm aralığını destekler.

N₂ yalıtımlı şalt donanımı için

• O₂ aralığı:%0–1

Kuru hava yalıtımlı şalt cihazları için

• O₂ aralığı:%0–23

O₂ ölçüm aralığı, cihazın farklı analizörlere ihtiyaç duymadan farklı çevre dostu şalt gazı ortamlarında kullanılmasına olanak tanır.

Çiğ Noktası Ölçümü

KS30-H3W, izolasyon gazı sistemi içindeki nem koşullarının değerlendirilmesine yardımcı olmak için numune gazın çiğlenme noktasını ölçer.

• Ölçüm aralığı:−80 ila +20°C
• Çözünürlük:0,1°C
• Referans doğruluğu:±0,5°C

Nem ölçümü, yalıtılmış elektrikli ekipmanların gaz kalitesinin izlenmesi ve yalıtım performansını etkileyebilecek olumsuz nem koşullarının belirlenmesi açısından özellikle önemlidir.

Farklı Çevre Dostu Şalt Ortamları için Tek Analizör

Çevre dostu şalt cihazları, ekipman tasarımına bağlı olarak farklı yalıtım ortamları kullanabilir.

KS30-H3W, birden fazla ölçümü tek bir cihazda birleştirerek kullanıcıların aşağıdakileri test etmesine olanak tanır:

Bu çok parametreli konfigürasyon, farklı gaz kalitesi ölçümleri için ayrı test cihazlarının taşınması ihtiyacını azaltır.

KS30-H3W Nasıl Çalışır?

Ölçüm sırasında numune gazı, numune alma bağlantısı yoluyla analiz cihazına verilir.

Entegre gaz akış sistemi, stabil numune alma koşullarının korunmasına yardımcı olurken, dahili sensörler aynı anda gerekli gaz parametrelerini ölçer.

Ölçüm Süreci

Şalt → Gaz Örnekleme → Akış Stabilizasyonu → Çok Parametreli Ölçüm → Sonuç Görüntüleme → Veri Depolama

Cihaz aynı anda aşağıdaki konularda bilgi sağlayabilir:

• SF₆ konsantrasyonunu izleyin
• Oksijen konsantrasyonu
• Çiy noktası

Sahada rahat çalışma için ölçüm sonuçları doğrudan renkli dokunmatik ekranda görüntülenir.

Temel Özellikler

1. Çok Parametreli Ölçüm

SF₆, O₂ ve çiğlenme noktası tek bir entegre analizör kullanılarak ölçülebilir, bu da saha testi için gereken cihaz sayısını azaltır.

2. N₂ ve Kuru Hava Hücreleri için Tasarlanmıştır

İki O₂ ölçüm aralığı farklı yalıtım ortamı uygulamalarını destekler:

• N₂ yalıtımlı şalt donanımı için %0–1 O₂
• Kuru hava yalıtımlı şalt donanımı için %0–23 O₂

3. SF₆ Algılamanın İzlenmesi

Cihaz iz SF₆'yi ölçer0 ila 3000 ppmkararıyla0,1 ppm.

4. Hızlı Ölçüm Yanıtı

Analizör, SF₆, O₂ ve gaz bileşimi ölçümlerinin belirli koşullar altında yaklaşık 30 saniye içinde yanıt vermesiyle hızlı saha testleri için tasarlanmıştır.

5. Entegre Akış Kontrolü

Yerleşik basınç dengeleme valfi ve elektronik akış ölçer, ölçüm sırasında stabil numune gazı koşullarının korunmasına yardımcı olur.

6. Yüksek Performanslı Sensörler

Analizör, kararlı ölçüm ve iyi tekrarlanabilirlik için yüksek performanslı ithal sensörler kullanır.

7. Renkli Dokunmatik Ekran Arayüzü

Renkli dokunmatik ekran ve grafik kullanıcı arayüzü, çalışmayı basitleştirir ve ölçüm sonuçlarının ve cihaz ayarlarının doğrudan ekranda görüntülenmesine olanak tanır.

8. Saha Testi İçin Geliştirildi

Kompakt cihazın ağırlığı yaklaşık olarak3,5 kiloBir lityum pille çalıştırılır ve aynı zamanda esnek saha ve atölye kullanımı için AC gücünü de destekler.

Teknik Özellikler

SF₆ Ölçümü

Çiğ Noktası Ölçümü

* Tepki süreleri farklı ölçüm koşullarında değişiklik gösterebilir. Orijinal spesifikasyon sırasıyla 30 s ve 300 s referans değerlerini gösterir.

Azot (N₂)

Oksijen (O₂) – Düşük Aralık

N₂ yalıtımlı şalt donanımı için

Oksijen (O₂) – Yüksek Aralık

Kuru hava yalıtımlı şalt cihazları için

Genel Özellikler

Tipik Uygulamalar

KS30-H3W, çevre dostu elektrikli ekipmanların gaz kalitesi testi ve bakımı için tasarlanmıştır.

Çevre Dostu Şalt Cihazı

Geleneksel SF₆ bazlı izolasyon sistemleri yerine N₂ veya kuru hava kullanarak şalt sisteminde izolasyon gazı koşullarını test etmek için kullanılır.

Elektrikli Ekipman Üreticileri

Ekipman üretimi, montajı ve devreye alınması sırasında gaz kalitesi kontrolü için uygundur.

Trafo merkezleri

Gaz yalıtımlı elektrikli ekipmanların saha muayenesi ve bakımı için kullanılır.

Güç Ekipmanı Bakımı

Denetim ve bakım faaliyetleri sırasında eser miktardaki SF₆, oksijen ve çiğlenme noktasının taşınabilir ölçümünü sağlar.

Saha uygulamaları için kompakt, çok parametreli bir gaz analizörüne ihtiyaç duyan test şirketleri ve hizmet sağlayıcılar için uygundur.

Neden KSTONE KS30-H3W'yi Seçmelisiniz?

Tek Cihazda Çoklu Ölçümler

KS30-H3W, iz SF₆, oksijen ve çiğlenme noktası için ayrı cihazlar kullanmak yerine bu ölçümleri tek bir taşınabilir platforma entegre eder.

Farklı Yalıtım Ortamlarına Uyarlanabilir

İki O₂ ölçüm aralığı, aynı analizörün hem N₂ hem de kuru hava yalıtım uygulamaları için kullanılmasına olanak tanır.

Pratik Saha Operasyonu

Entegre akış kontrol sistemi, dokunmatik ekran arayüzü, pil gücü ve kompakt tasarımı, cihazı yerinde test etmeye uygun hale getirir.

Hızlı Gaz Kalitesi Değerlendirmesi

Çoklu ölçüm parametrelerinin kombinasyonu, kullanıcıların tek bir test işlemi sırasında yalıtım gazı koşullarının daha kapsamlı bir resmini elde etmesine olanak tanır.

Veri Yönetimi ve Enstrüman Fonksiyonları

KS30-H3W, gaz ölçümüne ek olarak saha testleri için tasarlanmış çeşitli işletim fonksiyonlarını entegre eder.

Bunlar şunları içerir:

• Gerçek zamanlı ölçüm
• Güç yönetimi
• Zaman yönetimi
• Dosya depolama
• Parametre ayarı
• Renkli dokunmatik ekranın çalışması
• Grafiksel kullanıcı arayüzü

Ölçüm bilgileri doğrudan cihazda görüntülenebilir ve daha sonra başvurmak üzere saklanabilir.

Bir Bakışta KS30-H3W

Sıkça Sorulan Sorular

KS30-H3W neyi ölçer?

KS30-H3W ölçmek için tasarlanmıştıriz SF₆, oksijen ve çiğ noktası, belirtilen konfigürasyona göre N₂ ölçümü de sağlanır.

KS30-H3W hem N₂ hem de kuru hava şalt cihazı için kullanılabilir mi?

Evet. Enstrüman şunları sağlar:N₂ uygulamaları için %0–1 O₂ düşük aralıkve birKuru hava uygulamaları için %0–23 O₂ yüksek aralığı.

Çevre dostu şalt sisteminde neden iz SF₆ ölçülmeli?

Birincil yalıtım ortamı olarak N₂ veya kuru hava kullanıldığında, iz SF₆ ölçümü, gaz sisteminde artık veya kirletici SF₆ varlığının belirlenmesine yardımcı olabilir.

Çiy noktası aralığı nedir?

Çiğ noktası ölçüm aralığı−80 ila +20°Ckararıyla0,1°C.

Cihaz saha testleri için kullanılabilir mi?

Evet. KS30-H3W, taşınabilir bir analizör olarak tasarlanmıştır ve lityum pil çalışmasının yanı sıra AC 100–240 V gücünü de destekler.

KS30-H3W'yi hangi endüstriler kullanabilir?

Tipik kullanıcılar şunları içerir:enerji kuruluşları, şalt teçhizatı üreticileri, elektrik test şirketleri, bakım yüklenicileri ve çevre dostu şalt teçhizatı denetiminde yer alan diğer kuruluşlar.
