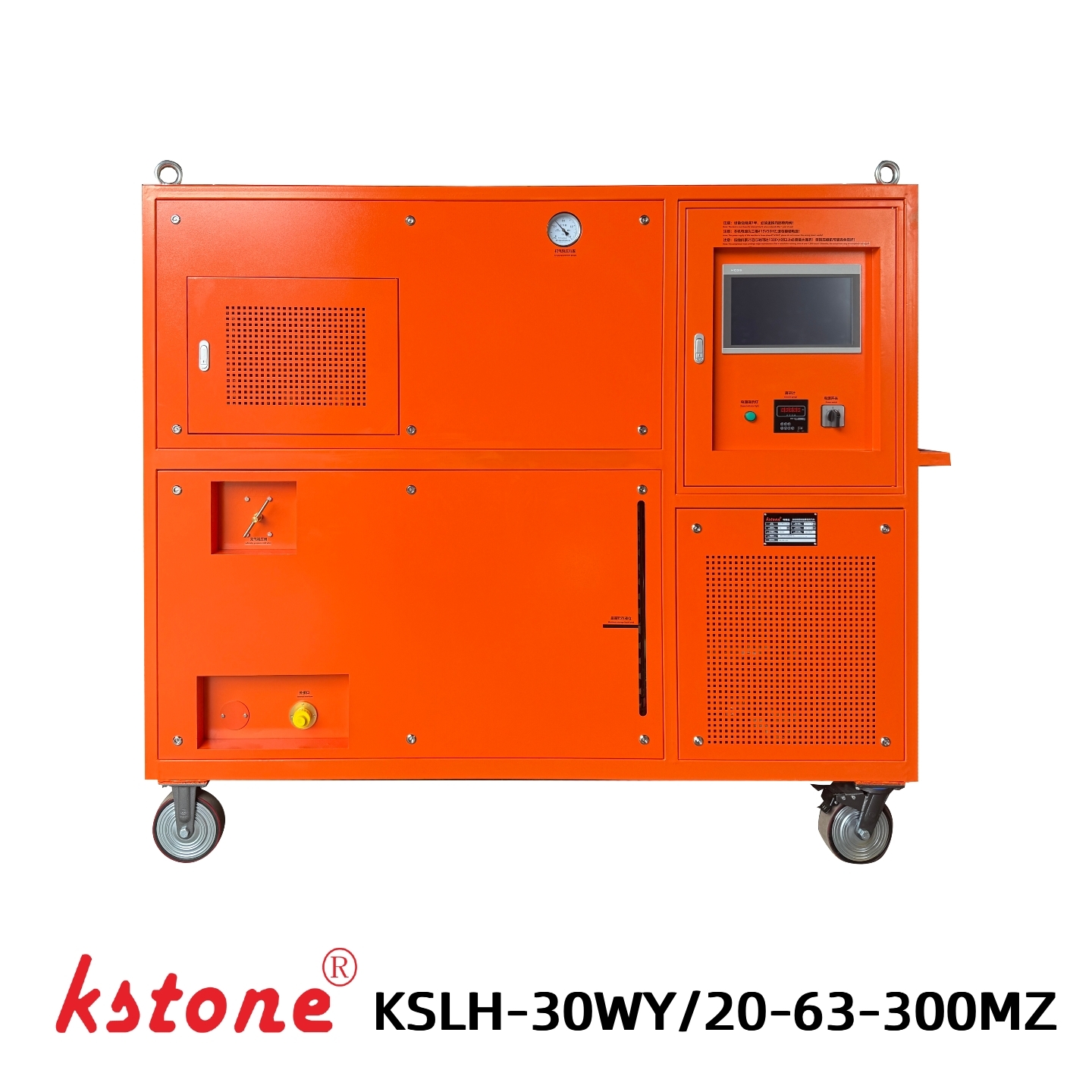

Tam Otomatik SF₆ Servis Arabası (Geri Kazanım, Vakumlama ve Şarj İçin)
| Menşe yeri | Şangay |
|---|---|
| Marka adı | KSTONE |
| Sertifika | ISO-9001 |
| Model numarası | KSLH-30WY/20-63-300MZ |
| Belge | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Min sipariş miktarı | 1 |
| Fiyat | $40000-$50000 |
| Ambalaj bilgileri | ahşap kutu/karton kutu |
| Teslim süresi | 45 gün |
| Ödeme koşulları | T/T |
| Yetenek temini | yılda 100 birim |
Ürün ayrıntıları
| Kurtarma Başlangıç Baskısı | 0,8 MPa | İyileşme Nihai Baskı | ≤1 kPa |
|---|---|---|---|
| 1 m³ başına İyileşme Süresi | ≤0,3 saat/m³ | Üstün Vakum | ≤10 Pa |
| Vakum Tutma | ≤400 Pa, 133 Pa'dan 24 saat sonra yükseliş | Depolama Kabı Hacmi | 300 litre |
| Vurgulamak | Tam otomatik SF6 servis arabası,Vakumlama özellikli SF6 geri kazanım sistemi,Servis için SF6 şarj arabası |
||
Ürün Açıklaması
Tam otomatik SF6 servis arabası, kurtarma, vakumlama ve şarj için KSLH-30WY/20-63-300MZ
Entegre SF6 Geri Kazanma, Vakumlama, Şarj, Depolama ve Gaz Kurutma Sistemi 300 L Depolama Kapıyla
Ürün Genel Görünümü
BuKSLH-30WY/20-63-300MZ Tam otomatik SF6 servis arabasıEntegre SF6 gaz işleme sistemi,SF6 gazının geri kazanımı, süpürülmesi, şarjı, depolanması, silindir doldurulması ve kurutulmasıSF6 elektrikli ekipmanların üretimi, montajı, devreye girmesi ve bakımı sırasında.
Sistem birYüksek basınçlı sıvılaştırma prensibiSF6 geri kazanımı sırasında, gaz daha yüksek bir basınca sıkıştırılır ve verimli depolama veya gaz silindirlerine aktarma için sıvılaştırılır.Dahili bir filtreleme ve kurutma sistemi, geri kazanılan SF6 gazından nem ve kirletici maddeleri çıkarmaya yardımcı olur.
DonanımPLC dokunmatik ekran kontrol sistemi, servis arabası, vakumlama, SF6 kurtarma, dengelenmiş şarj ve kompresör destekli şarj için otomatik çalışma modları sağlar.Süreç akışı ve çalışma durumu doğrudan dokunmatik ekranda görüntülenebilir, işlemi basitleştirmek ve manuel müdahaleyi azaltmak.
Sistem birhava soğutma tasarımıve dış bir su kaynağı olmadan çalışmayı sağlayan mobil bir el-tutturma yapılandırması.
Bir300 litrelik depolama kapı, a30 m3/h SF6 kompresörüVe a.63 m3/h vakum pompası, KSLH-30WY/20-63-300MZ, GIS, devre kesici ve diğer SF6 yalıtımlı elektrikli ekipmanları içeren profesyonel SF6 gazı işleme uygulamaları için uygundur.
Temel Özellikler
Tam otomatik PLC kontrolü
Entegre PLC kontrol sistemi, vakumlama, kurtarma, dengelenmiş şarj ve kompresör destekli şarj için otomatik çalışma modları sağlar.Süreç akışı ve işletim parametreleri dokunmatik ekranda görüntülenir.
Yüksek Basınçlı SF6 Sıvılaştırma
Sistem, geri kazanılan SF6 gazını verimli depolama için sıvıya dönüştürmek için yüksek basınçlı sıvılaştırma teknolojisini kullanır, geri kazanma verimliliğini artırır ve depolama hacmi gereksinimlerini azaltır.
Entegre SF6 kurtarma, vakumlama ve şarj
Bir servis arabası, SF6 taşımacılığı gibi birçok temel fonksiyonu birleştirir.Gaz kurtarma, vakum boşaltma, şarj, depolama ve silindir doldurma.
300 L SF6 depolama kapı
Entegre depolama kapının nominal hacmi:300 litreve sıvı SF6 depolama kapasitesi:300 kg, servis operasyonları sırasında gemide depolama sağlar.
Yüksek Kapasiteli Vakum Sistemi
Sistem bir63 m3/h vakum pompasıSF6 elektrikli ekipmanların gazla şarj edilmeden önce boşaltılması için nihai vakum ≤10 Pa.
Gaz Kurutma ve Temizleme
SF6 geri kazanım sürecine bir filtreleme ve kurutma sistemi dahil edilmiştir.vakum ısıtma etkinleştirme yenilenmeSistemin kurutma performansını korumaya yardımcı olur.
Hava soğutmalı mobil tasarım
Hava soğutmalı konfigürasyon, harici bir su kaynağına ihtiyaç duyulmasını ortadan kaldırır.
Ana fonksiyonlar
- Tam otomatik SF6 gaz geri kazanımı
- SF6 Vakum Taşınması
- SF6 Gaz Şarjı
- Dengeli basınç yükleme
- Kompresörlü Şarj
- SF6 Gaz deposu
- SF6 Silindir Doldurma
- SF6 Gaz Filtrasyonu
- SF6 Gaz Kurutma
- SF6 Gaz Temizleme
- Kendini Yeniden Yaratıcı Kurutma Filtrasyonu
- PLC dokunmatik ekran kontrolü
Başvurular
KSLH-30WY/20-63-300MZ, elektrikli ekipman üretimi, kurulum, devreye alma ve bakımla ilişkili SF6 gazı işleme operasyonları için tasarlanmıştır.
GIS Bakımı
Sistem, GIS bakımından önce SF6'yı geri kazanmak ve SF6 gazıyla yeniden doldurulmadan önce ekipmanı boşaltmak için kullanılabilir.
SF6 devre kesici
SF6 kurtarma, süpürme ve devre kesici kurulum, bakım ve servis sırasında gaz şarjı için uygundur.
SF6 Elektrikli Ekipman Üretimi
Entegre kurtarma, süpürme ve şarj fonksiyonları, sistemi SF6 yalıtımlı elektrikli ekipmanların üretimi ve montajı sırasında SF6 gazı işleme uygun hale getirir.
Ekipman Montajı ve Teslimatı
Hizmet arabası, GIS ve diğer SF6 yalıtımlı ekipmanların kurulumu ve devreye girilmesi sırasında vakum boşaltması ve SF6 doldurulması için kullanılabilir.
SF6 Gaz Geri Kazanma ve Depolama
Geri kazanılmış SF6, sıvılaştırılabilir ve entegre 300 litrelik depolama kabına depolanır veya gaz şişelerine aktarılabilir.
SF6 Gazı Tekrar Kullanım ve Tedavi
Filtreleme ve kurutma sistemi, gaz kalitesine ve uygulama gereksinimlerine bağlı olarak, daha sonra depolanmadan veya tekrar kullanmadan önce geri kazanılmış SF6 gazının koşulunu sağlar.
Teknik özellikler
Sistem Performansı
| Parametreler | Spesifikasyon |
|---|---|
| Model | KSLH-30WY/20-63-300MZ |
| Sistem Tipi | Tam otomatik, yüksek basınçlı sıvılaştırma, hava soğutmalı, mobil |
| Çalışma ortam sıcaklığı | -10°C ile 40°C arasında |
| İyileşme Başlangıç Basıncı | 0.8 MPa |
| Geri kazanma son basıncı | ≤1 kPa |
| 1 m3 başına geri kazanma süresi | ≤0.3 h/m3 |
| Başlangıç Basıncı | ≤133 Pa |
| Son basınç yükleme | 0.7 MPa |
| 1 m3 başına şarj süresi | ≤0.15 h/m3 |
| Boşaltma Zamanı | ≤0,45 h/m3 0,1 MPa'dan 133 Pa'ya kadar |
| Son Vakum | ≤10 Pa |
| Vakum tutma | ≤400 Pa artış 24 saat sonra 133 Pa'dan |
| Yıllık sızıntı oranı | ≤ 0,5% |
| Geri kazanılmış SF6 Nem içeriği | ≤ 60 ppm/V |
| Depolama Yolu | Sıvı |
| Depolama Basıncı | 3.9 MPa |
| Depolama kapı hacmi | 300 litre |
| Sıvı depolama kapasitesi | 300 kg |
| Sıvılaştırma yöntemi | Yüksek Basınçlı Sıvılaştırma |
| Kurutucu Yenilenme | Vakum ısıtma etkinleştirme |
| Güç kaynağı | 3 fazlı, 4 telli, 415 V, 50 Hz |
| Toplam Güç | ≤ 18 kW |
| Gürültü seviyesi | ≤75 dB ((A) |
| Ekipmanın ağırlığı | ≤ 1000 kg |
SF6 Kompresör
KSLH-30WY/20-63-300MZ biryarı-hermetik, hava soğutmalı SF6 kompresörüYüksek basınçlı SF6 kurtarma ve sıvılaştırma için tasarlanmıştır.
| Parametreler | Spesifikasyon |
|---|---|
| Kompresör Tipi | Yarım-Hermetik, Hava Soğutucu |
| Teorik Yer değiştirme | 30 m3/h |
| Maksimum boşaltma basıncı | 5 MPa |
| İzin verilen boşaltma basıncı | 4.7 MPa |
| En az izin verilen emici basınç | 53 kPa |
| En yüksek izin verilen emici basınç | 0.3 MPa |
| Maksimum boşaltma sıcaklığı | 130°C |
| Güç | 11 kW |
| Güç kaynağı | 3 fazlı, 415 V, 50 Hz |
Vakum pompalama sistemi
Sistem, gaz şarjından önce SF6 elektrikli ekipmanların boşaltılması için yüksek kapasiteli bir vakum pompalama sistemine sahiptir.
| Parametreler | Spesifikasyon |
|---|---|
| Pompalama Hızı | 63 m3/h |
| Son Vakum | ≤10 Pa |
| Yağlama yağı | PRO100 |
| Güç | 2.2 kW |
| Güç kaynağı | 3 fazlı, 415 V, 50 Hz |
Yağsız vakum pompası
Ek bir yağsız vakum pompası sisteme dahil edilmiştir.
| Parametreler | Spesifikasyon |
|---|---|
| Pompalama Hızı | 20 m3/h |
| Son Vakum | ≤10 Pa |
| Yağlama yağı | Hiçbiri |
| Güç | 3 kW |
| Güç kaynağı | 3 fazlı, 415 V, 50 Hz |
SF6 Depolama Kapı
Entegre depolama kabı, yüksek basınçlı sıvılaştırma işleminden sonra geri kazanılmış SF6'nın sıvı formda depolanmasını sağlar.
| Parametreler | Spesifikasyon |
|---|---|
| Gemi Kategorisi | Sınıf II |
| Tasarım Baskısı | 3.9 MPa |
| Malzeme | Karbon çelik |
| Tasarım sıcaklığı | 100°C |
| Depolama kapı hacmi | 300 litre |
| Depolama Kapasitesi | 300 kg |
Çalışma prensibi
KSLH-30WY/20-63-300MZ, bir SF6 kompresörü, vakum pompalama sistemi, depolama kabı, filtreleme ve kurutma sistemi, valfler ve ölçüm araçlarını bir bütünleşik servis arabasına birleştirir.
Bu süreçteSF6 geri kazanımı, kompresör SF6 gazını elektrik ekipmanından çekip yüksek basınçta sıkıştırır. SF6'nın basınç-sıcaklık özelliklerine dayanarak,Sıkıştırılmış gaz sıvılaştırılır ve depolama kapına veya bağlı bir gaz silindirine aktarılır..
Geri kazanım süreci sırasında, filtreleme ve kurutma sistemi geri kazanılan SF6 gazından nem ve partikül kirletici maddeleri çıkarmaya yardımcı olur.
Bu yüzden.süpürme, vakum pompalama sistemi SF6 şarj edilmeden önce elektrikli ekipmanlardan hava ve kalıntı gaz boşaltır.
Bu yüzden.şarj, sistem iki otomatik şarj modunu sağlar:
- Dengeli Ücretlemedepolama kapının basıncını kullanarak
- Kompresörlü ŞarjDaha yüksek şarj basıncı gerektiren uygulamalar için
Bu entegre yapılandırma, bir servis aracının elektrikli ekipman servisinde gerekli olan büyük SF6 gazı işleme alım işlemlerini gerçekleştirmesini sağlar.
Otomatik Çalışma Modları
PLC kontrol sistemi dört ana otomatik çalışma modunu sağlar.
Süpürme
Vakum sistemi, SF6 şarj edilmeden önce bağlı elektrikli ekipmanları gerekli vakum seviyesine boşaltır.
SF6 Geri kazanım
SF6 gazı bağlı elektrikli ekipmandan geri kazanılır ve depolanmak üzere sıvılaştırılır.
Dengeli Ücretleme
SF6, depolama kabında bulunan basınç kullanılarak elektrik ekipmanına şarj edilir.
Kompresörlü Şarj
SF6 kompresörü, depolama kapı basıncı yetersiz olduğunda şarj sırasında ek basınç sağlar.
Kontrol Sistemi
PLC dokunmatik ekran arayüzü, sistem işlem akışını ve çalışma durumunu net bir şekilde gösterir.
Düzenlenebilir çalışma parametreleri şunları içerir:
- Vakum durma değeri
- Vakum Durdurma Gecikmesi
- Kompresör koruma ayarları
- Şarj Bitirme Ayarları
- Ücretleme Sonlandırma Gecikmesi
- Geri kazanım sonlandırma ayarları
- İstihdamın sona ermesi gecikmesi
Sistem ayrıca gerekirse, bireysel valf ve bileşen kontrolü için manuel bir çalışma arayüzü sağlar.
Filtrasyon ve SF6 Gaz Kurutma Sistemi
KSLH-30WY/20-63-300MZ, geri kazanılmış SF6 gazının kondisyona alınması için bir filtreleme ve kurutma sistemi içerir.
Sistem birKendini yenileyen kurutma filtriKurutma maddesi,vakum ısıtıcı etkinleştirme, kurutma ortamının sık sık değiştirilmesi gerekliliğini azaltır.
Geri kazanılmış SF6'nın belirli nem içeriği:≤ 60 ppm/VBelirtilen test koşullarında.
Standart Aksesuarlar
| - Hayır, hayır. | Adı ve Özellikleri | Birim | Qty |
|---|---|---|---|
| 1 | Tam otomatik kurtarma, vakumlama ve şarj arabası | Çizgi | 1 |
| 2 | Kullanıcı Kılavuzu | Anlaşıldı. | 1 |
| 3 | Uyum Sertifikası | Anlaşıldı. | 1 |
| 4 | Çifte katmanlı çelik tel örgülenmiş kauçuk hortum M27×1.5×5 (((m), bir ucunda küre valfi silindir bağlantısı, bir ucunda DN20 kendi kendine mühürlenen bağlantısı | Parça | 1 |
| 5 | Çifte katmanlı çelik tel örgülenmiş kauçuk hortumu M27×1.5×10 ((m), her iki ucunda da DN20 kendiliğinden mühürlenen bağlantılar | Parça | 1 |
| 6 | M36×2 mühürleme dikiş | Pcs | 5 |
| 7 | M27×1,5 mühürleme dikiş | Pcs | 10 |
| 8 | Güç kablosu | m | 10 |
Not:Bağlantı hortumları, konektörler ve adaptörler, müşterinin SF6 elektrik ekipmanlarına ve gaz silindirleri arayüzlerine göre özelleştirilebilir.
Neden KSLH-30WY/20-63-300MZ'yi seçtiniz?
Tam SF6 hizmeti için tek bir sistem
Geri kazanma, süpürme, şarj, depolama, silindir doldurma, filtreleme ve kurutma tek bir mobil servis arabasına entegre edilmiştir.
Otomatik Çalışma
PLC kontrol sistemi, karmaşık SF6 işleme süreçlerinin çalışmasını basitleştirir ve kullanıcıların farklı otomatik çalışma modlarını seçmelerini sağlar.
Yüksek verimli SF6 geri kazanımı
Yüksek basınçlı sıvılaştırma ilkesi, geri kazanılmış SF6'nın verimli depolama ve aktarım için sıvılaştırılmasını sağlar.
Büyük 300 litrelik depolama kapasitesi
Entegre 300 litrelik depolama tankı, geri kazanılmış SF6 için önemli bir gemi kapasitesini sağlar.
Yüksek Vakum Performansı
63 m3/h vakum pompası ve ≤10 Pa'lık nihai vakum ile sistem, SF6 şarjından önce vakum boşaltması için uygundur.
Dış Su Kaynağı Gerekmez
Hava soğutmalı tasarımı, soğutma suyu kaynağına olan ihtiyacı ortadan kaldırır ve servis arabasını saha uygulamaları için daha uygun hale getirir.
Sık Sorulan Sorular
Tamamen otomatik SF6 servis arabası nedir?
Tam otomatik bir SF6 servis arabası, SF6 gazının geri kazanımı, süpürme, şarj, depolama ve ilgili gaz arıtma işlemleri için kullanılan entegre bir sistemdir.depolama kapları, valfler, enstrümanlar ve kontrol sistemleri tek bir mobil birime.
KSLH-30WY/20-63-300MZ hangi işlevleri sağlar?
Sistem,SF6 geri kazanımı, süpürme, şarj, depolama, silindir doldurma, filtreleme, kurutma ve arıtmafonksiyonları.
Depolama kapı ne kadar SF6 tutabilir?
Entegre depolama kapının hacmi:300 litreve belirli bir sıvı SF6 depolama kapasitesi300 kg.
SF6'nın geri kazanma kapasitesi nedir?
Sistem, 30 m3/h SF6 kompresörü kullanır. Belirtilen çalışma koşullarında geri kazanma süresi ≤0.3 h/m3'tür.
Sistem ne kadar vakum seviyesine ulaşabilir?
Vakum sisteminin en büyük vakumu var.≤10 Pa.
Sistem SF6 elektrik ekipmanlarını ne kadar hızlı boşaltabilir?
Belirtilen süpürme süresi:≤0,45 h/m3 0,1 MPa'dan 133 Pa'ya kadar, gerçek ekipman hacmi ve çalışma koşullarına bağlı olarak.
KSLH-30WY/20-63-300MZ, SF6'yı elektrikli ekipmanlara şarj edebilir mi?
Evet.Sistem hemdengeli ücretlendirmeveKompresörlü yüklemeModlar.
Sistem SF6'yı gaz silindirlerine doldurabilir mi?
Servis arabası SF6 transferini ve silindir doldurulmasını destekler.
Sistem SF6 kurutma ve arıtmayı içerir mi?
Evet. Sistem, kendi kendine yenilenen bir kurutma filtresini içeren filtreleme ve kurutma bileşenlerini içerir. Geri kazanılmış SF6'nın belirtilen nem içeriği ≤60 ppm/V'dir.
SF6 servis arabası soğutma suyuna ihtiyaç duyuyor mu?
Hayır.Sistem birhava soğutma tasarımı, bu nedenle dış soğutma suyu kaynağı gerekmez.
Ekipman özelleştirilebilir mi?
KSTONE bağlantı hortumlarını, adaptörleri, arayüzleri, depolama kapasitesini, güç kaynağını özelleştirebilir.ve müşterinin SF6 ekipman ve uygulama gereksinimlerine göre diğer sistem yapılandırmaları.
İlgili SF6 Gaz İşleme Ekipmanı
Farklı SF6 gazı işleme gereksinimleri için KSTONE ayrıca şunları sağlar:
- SF6 Gaz Geri Kazanma Birimleri
- Tam otomatik SF6 geri kazanma ve dolgu sistemleri
- SF6 Gaz Geri Kazanma ve Temizleme Sistemleri
- SF6 Vakum pompalama sistemleri
- SF6 Gaz Analizörleri
- SF6 Sızıntı Detektörleri
- SF6/N2 Karışık gaz sistemi
SF6 servis sepeti çözümü isteyin
Bir şey arıyorum.Tam otomatik SF6 kurtarma, süpürme ve şarj sistemiGIS, devre kesici veya diğer SF6 yalıtımlı elektrikli ekipman için mi?
Ekipmanınızın voltaj düzeyi, SF6 gaz kapasitesi, gerekli depolama kapasitesi, bağlantı arayüzü ve güç kaynağı gereksinimleri ile KSTONE ile iletişime geçin.Teknik ekibimiz sizin uygulamanız için uygun bir SF6 servis arabası konfigürasyonu önerebilir.
