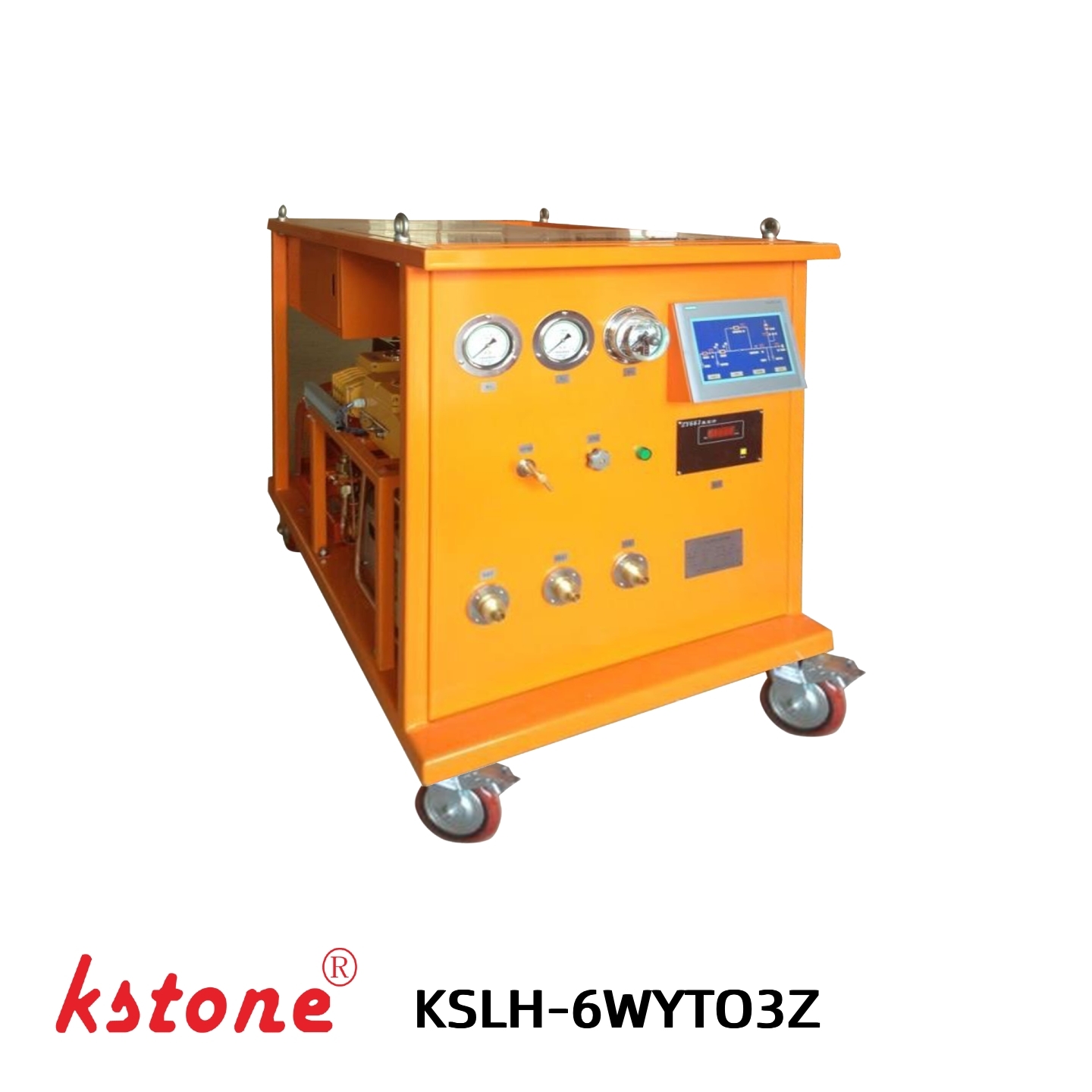

KSLH-6WYTO3Z

Tam Otomatik SF₆ Gaz Geri Kazanımı, Vakumlama ve Doldurma Sistemi

Yüksek Basınçlı Sıvılaştırma · Yağsız Kompresör · Otomatik PLC Kontrolü · Rejeneratif Kurutma ve Filtrasyon

KSLH-6WYTO3Z Tam Otomatik SF₆ Gaz Geri Kazanımı, Vakumlama ve Doldurma SistemiGIS, devre kesiciler ve diğer SF₆ yalıtımlı elektrikli ekipmanlarda kullanılan SF₆ gazının geri kazanımı, yüksek basınçlı sıvılaştırılması, vakumlu tahliyesi ve yeniden doldurulması için tasarlanmış mobil bir SF₆ gaz taşıma ünitesidir.

Sistem birleştirir6 m³/h yağsız SF₆ kompresör, yüksek basınçlı sıvılaştırma teknolojisi,25 m³/saat vakum pompası, rejeneratif kurutma ve filtreleme, 10 inçlik PLC dokunmatik ekran ve harici tartım sistemi tek bir entegre ünitede toplanmıştır.

Tam otomatik kontrol, hava soğutmalı çalışma ve mobil araba tasarımıyla KSLH-6WYTO3Z, hem güç ekipmanı üreticileri hem de sahadaki SF₆ servis ve bakım uygulamaları için uygundur.

Temel Özellikler

Tam Otomatik PLC Kontrolü

KSLH-6WYTO3Z aşağıdakilerle donatılmıştır:10 inç PLC dokunmatik ekranmerkezi kontrol ve izleme için.

Dokunmatik ekran, çalışma sürecini ve temel parametreleri görüntüleyerek operatörlerin SF₆ kurtarma, vakumlu tahliye ve doldurma işlemlerini daha az manuel müdahaleyle yönetmelerine yardımcı olur.

• 10 inç PLC dokunmatik ekran
• Otomatik süreç kontrolü
• Gerçek zamanlı çalışma durumu ekranı
• Parametre ayarı ve izleme
• Mbar ve bar cinsinden basınç göstergesi

Yüksek Basınçlı SF₆ Sıvılaşma

Sistem bir kullanıryüksek basınçlı sıvılaştırma tasarımıSF₆ gazını geri kazanmak ve harici bir silindirde verimli depolama için sıvılaştırmak.

Yağsız SF₆ kompresörün maksimum tahliye basıncı50 bar, yüksek basınçlı SF₆ sıvılaştırma için yeterli basıncı sağlar.

SF₆ Gazı → Sıkıştırma → Filtreleme ve Kurutma → Yüksek Basınçlı Sıvılaştırma → Depolama Silindiri

Yağsız SF₆ Kompresör

Sistem özel bir kullanıcı kullanıryağsız SF₆ kompresörteorik yer değiştirme ile6 m³/saatve maksimum boşaltma basıncı50 bar.

Yağsız sıkıştırma tasarımı, geri kazanım sırasında yağlama yağının SF₆ gaz devresine girmesini önlemeye yardımcı olur.

Bu, özellikle geri kazanılan SF₆ gazının kalitesinin korunmasının önemli olduğu uygulamalar için uygundur.

Rejeneratif Kurutma ve Filtrasyon

Entegre bir kurutma ve filtreleme sistemi, maliyetlerin azaltılmasına yardımcı olurnem ve partikül kirliliğiSF₆ gazı geri kazanımı sırasında.

Kurutma filtresinin kullanım alanlarıvakumlu ısıtma aktivasyonu rejenerasyonufiltrenin yenilenmesine ve yeniden kullanılmasına olanak tanır.

Sistem, aşağıdaki geri kazanılmış SF₆ nem seviyesine ulaşmak için tasarlanmıştır:

≤60 ppm/V

Harici Tartım Sistemi

Harici tartım sistemi aşağıdaki tartım aralığını sağlar:0–120 kg.

Operatörler silindir ağırlığını doğrudan dokunmatik ekrandan izleyebilir ve şunları kullanabilir:

• Dara tartımı
• Gerçek zamanlı ağırlık göstergesi
• Otomatik kapanma

Bu, operatörün dolum sırasında aktarılan SF₆ gazı miktarını kontrol etmesine olanak tanır ve aşırı dolumun önlenmesine yardımcı olur.

Derin Vakum Tahliyesi

Sistem aşağıdakilerle donatılmıştır:25 m³/saat vakum pompasınihai bir boşlukla≤1 mbar.

Vakum sistemi, gaz doldurmadan önce SF₆ ekipmanındaki havayı ve nemi boşaltmak için kullanılabilir.

Genel vakum sisteminin belirtilen nihai vakumu aşağıdakilere ulaşabilir:

≤1 mbar

Hava Soğutmalı ve Mobil Tasarım

KSLH-6WYTO3Z benimserhava soğutmalı tasarımharici bir soğutma suyu kaynağına olan ihtiyacı ortadan kaldırır.

Mobil araba yapısı, saha servisi sırasında rahat hareket ve konumlandırma için döner ve sabit tekerleklerle donatılmıştır.

Bu, sistemi aşağıdakiler için uygun hale getirir:

• Trafo merkezi bakımı
• GIS servisi
• Devre kesici bakımı
• Saha SF₆ gazı geri kazanımı
• Elektrik ekipmanı kurulumu

SF₆ Gaz Geri Kazanım Sistemi Nedir?

BirSF₆ gaz geri kazanım sistemibakım, kurulum ve servis sırasında elektrikli ekipmanlardaki kükürt heksaflorür (SF₆) gazını güvenli bir şekilde geri kazanmak, depolamak ve yeniden kullanmak için kullanılan özel ekipmandır.

SF₆ yalıtım ve ark söndürme ortamı olarak aşağıdaki alanlarda yaygın olarak kullanılır:

• Gaz Yalıtımlı Şalt (GIS)
• SF₆ devre kesiciler
• Gaz İzoleli Hatlar (GIL)
• Yüksek voltajlı elektrikli ekipmanlar
• Trafo merkezi ekipmanları

Bakım sırasında SF₆ gazının doğrudan atmosfere salınması yerine geri kazanılması gerekir.

Eksiksiz bir SF₆ gaz işleme sistemi, aşağıdakiler de dahil olmak üzere birçok temel işlemi gerçekleştirebilir:

Geri Kazanım → Filtreleme ve Kurutma → Sıvılaştırma → Depolama → Vakumlu Tahliye → Yeniden Doldurma

KSLH-6WYTO3Z, bu temel işlevleri tek bir mobil sisteme entegre eder.

KSLH-6WYTO3Z Nasıl Çalışır?

1. SF₆ Gazının Geri Kazanımı

SF₆ gazı elektrikli ekipmandan çıkarılır ve geri kazanım sistemine aktarılır.

6 m³/h yağsız SF₆ kompresörgeri kazanılan gazı sıkıştırır.

2. Kurutma ve Filtrasyon

Geri kazanım işlemi sırasında gaz, entegre kurutma ve filtreleme sisteminden geçer.

Sistem şunların kaldırılmasına yardımcı olur:

• Nem
• Katı parçacıklar

Rejeneratif kurutma filtresi, tekrarlanan kullanım için vakumlu ısıtma yoluyla etkinleştirilebilir.

3. Yüksek Basınçlı Sıvılaşma

Sıkıştırılmış SF₆ gazı, yüksek basınçlı sıvılaştırma için ayrıca basınçlandırılır.

Sıvılaştırılmış SF₆ daha sonra harici bir depolama silindirine aktarılabilir.

4. Vakumlu Tahliye

Bakımdan sonra veya yeniden doldurmadan önce vakum sistemi, elektrikli ekipmandaki havayı ve artık gazları tahliye eder.

Vakum pompası aşağıdaki pompalama hızını sağlar:

25 m³/saat

nihai bir boşlukla:

≤1 mbar

5. SF₆ Gaz Doldurma

Ekipman boşaltıldıktan sonra SF₆ gazı depolama silindirinden elektrikli ekipmana aktarılabilir.

Harici tartım sistemi silindir ağırlığını sürekli olarak izler.

Otomatik kapanma fonksiyonu, önceden ayarlanmış çalışma koşullarına göre doldurma işlemini durdurabilir.

Teknik Özellikler

Ana Bileşen Özellikleri

Kontrol ve İzleme

10 İnç PLC Dokunmatik Ekran

Entegre 10 inç PLC dokunmatik ekran, SF₆ gaz işleme sisteminin çalıştırılması ve izlenmesi için merkezi bir arayüz sağlar.

Ana Arayüz

Ana arayüz, işletim süreci ve sistem durumu hakkında genel bir bakış sağlar.

Ayarlar Arayüzü

Ayarlar arayüzü, operatörlerin çalışma parametrelerini ve kontrol fonksiyonlarını yapılandırmasına olanak tanır.

Operasyon Sayfası

Operasyon sayfası, SF₆ geri kazanımı, vakum tahliyesi ve doldurma sırasında gerçek zamanlı bilgi sağlar.

Uygulamalar

CBS Bakımı

KSLH-6WYTO3Z, GIS denetimi ve bakımı sırasında SF₆ gazı geri kazanımı, vakumlu tahliye ve yeniden doldurma için kullanılabilir.

SF₆ Devre Kesici Servisi

Sistem, devre kesici bakımı ve servisi sırasında SF₆ kurtarma ve yeniden doldurma işlemlerini destekler.

Trafo Merkezi Bakımı

Mobil hava soğutmalı tasarım, üniteyi trafo merkezlerinde yerinde SF₆ gaz elleçleme için uygun hale getirir.

Elektrik Ekipman Montajı

Vakum sistemi, kurulum ve devreye alma sırasında SF₆ doldurmadan önce havayı ve artık gazları tahliye edebilir.

SF₆ Gaz Depolama ve Geri Dönüşüm

Geri kazanılan SF₆, yüksek basınç altında sıvılaştırılabilir ve geçici depolama ve daha sonra yeniden kullanım için harici silindirlere aktarılabilir.

KSLH-6WYTO3Z ve DILO Piccolo L030R02 karşılaştırması

SF₆ Gaz İşleme için Pratik Bir DILO Alternatifi

DILO Piccolo L030R02 alternatifi mi arıyorsunuz?
KSLH-6WYTO3Z, SF₆ gazı geri kazanımı, sıvılaştırma, vakumlu tahliye ve dolum için benzer bir entegre çözüm sunarken, daha yüksek kapasiteli yağsız bir kompresör ve tam otomatik çalışmaya sahip daha büyük bir 10 inç PLC dokunmatik ekran sunar.

KSTONE, özelleştirilmiş kompresör kapasitesi, depolama silindiri konfigürasyonu, güç kaynağı ve kontrol fonksiyonları dahil olmak üzere, DILO SF₆ servis arabalarına alternatif arayan müşteriler için esnek konfigürasyonlar sağlar.

Standart Aksesuarlar

DN8 SF₆ Doldurma Hortumu

• Uzunluk: 3 m
• Bağlantı: G5/8
• Bir ucu SF₆ silindirine bağlantı için tasarlanmıştır

DN20 Yüksek Basınç Hortumu

• Adet: 2 adet
• Uzunluk: Her biri 5 m
• DN20 kendinden contalı vanalarla donatılmıştır

Kullanım Kılavuzu

• İngilizce kullanım kılavuzu
• Çince kullanım kılavuzu

Yerinde SF₆ Hizmeti için Tasarlandı

KSLH-6WYTO3Z, SF₆ ekipman servisi için gereken ana fonksiyonları tek bir entegre mobil ünitede birleştirir.

İyileşmek

Elektrikli ekipmanlardan SF₆ gazının verimli bir şekilde geri kazanılması.

Filtrasyon ve Kurutma

Gaz geri kazanımı sırasında nem ve partikül kirliliğinin azaltılması.

Sıvılaşma

Verimli SF₆ depolaması için yüksek basınçlı sıvılaştırma.

Vakumlama

SF₆ yeniden doldurulmadan önce derin vakum tahliyesi.

Doldurma

Harici silindir tartımıyla kontrollü SF₆ dolumu.

Neden KSTONE KSLH-6WYTO3Z'yi Seçmelisiniz?

01. Yağsız SF₆ Sıkıştırma

SF₆ gaz devresindeki yağ kirliliğini en aza indirmeye yardımcı olur.

02. Yüksek Basınçlı Sıvılaşma

Depolama için SF₆ gazının verimli bir şekilde geri kazanılmasını ve sıvılaştırılmasını sağlar.

03. Rejeneratif Kurutma Filtresi

Vakumlu ısıtma rejenerasyonu, kurutma filtresinin tekrar tekrar kullanılmasına olanak tanır.

04. Tam Otomatik Çalışma

PLC tabanlı kontrol, SF₆ geri kazanımı, vakumlama ve doldurma işlemlerini basitleştirir.

05. Entegre Tartım

0–120 kg arası dara ve otomatik kapatma fonksiyonlarına sahip harici tartım sistemi.

06. Hava Soğutmalı Tasarım

Harici soğutma suyu kaynağına gerek yoktur.

07. Mobil Yapı

Döner ve sabit tekerlekler, saha hizmeti sırasında hareketi ve konumlandırmayı kolaylaştırır.

08. Entegre SF₆ Hizmet Fonksiyonları

Geri kazanım, kurutma ve filtreleme, sıvılaştırma, vakumlu tahliye ve doldurma tek bir sistemde entegre edilmiştir.

Tipik SF₆ Hizmet İş Akışı

01 — Bağlan

SF₆ ekipmanını ve depolama silindirini sisteme bağlayın.

↓

02 — Kurtar

Yağsız kompresörü kullanarak SF₆ gazını geri kazanın.

↓

03 — Filtrele ve Kurut

Nemi ve partikül kirliliğini azaltın.

↓

04 — Sıvılaştır ve Depola

Geri kazanılan SF₆'yi yüksek basınç altında sıvılaştırın ve depolama silindirine aktarın.

↓

05 — Vakum

Yeniden doldurmadan önce elektrikli ekipmanı boşaltın.

↓

06 — Yeniden doldurma

Harici tartım sistemi aracılığıyla silindir ağırlığını izlerken SF₆ gazını yeniden doldurun.

Sıkça Sorulan Sorular

KSLH-6WYTO3Z ne için kullanılır?

KSLH-6WYTO3Z, SF₆ gaz geri kazanımı, yüksek basınçlı sıvılaştırma, vakumlu tahliye ve GIS'in, devre kesicilerin ve diğer SF₆ yalıtımlı elektrikli ekipmanların yeniden doldurulması için tasarlanmış tam otomatik bir SF₆ gaz taşıma sistemidir.

SF₆ kompresörü yağsız mı?

Evet. Sistem özel bir kullanıcı kullanır6 m³/h yağsız SF₆ kompresörMaksimum 50 bar boşaltma basıncı ile.

Sistem soğutma suyuna ihtiyaç duyuyor mu?

Hayır. KSLH-6WYTO3Z, hava soğutmalı bir tasarım kullanır ve harici bir soğutma suyu kaynağı gerektirmez.

Sistem otomatik olarak dolumu durdurabilir mi?

Evet. Harici 0–120 kg tartım sistemi, dara tartımını ve otomatik kapatmayı destekler.

Vakum pompası kapasitesi nedir?

Vakum pompasının pompalama hızı25 m³/saatve nihai bir boşluk≤1 mbar.

Kurutma filtresi yenilenebilir mi?

Evet. Kurutma filtresinin kullanım alanlarıvakumlu ısıtma aktivasyonu rejenerasyonutekrar tekrar yenilenmesine ve kullanılmasına olanak sağlar.

Sistem hangi gazları işleyebilir?

KSLH-6WYTO3Z özellikle aşağıdakiler için tasarlanmıştır:SF₆ gaz taşıma uygulamaları.

Sistem özelleştirilebilir mi?

KSTONE, ekipman konfigürasyonuna, depolama silindiri gereksinimlerine, güç kaynağına ve uygulama koşullarına göre özelleştirilmiş SF₆ gaz taşıma çözümleri sunar.

KSLH-6WYTO3Z için Fiyat Teklifi İsteyin

Bir şey arıyorumtam otomatik SF₆ gaz geri kazanım sistemiGIS, devre kesici veya trafo merkezi bakımı için mi?

KSTONE, uygulamanıza göre özelleştirilmiş konfigürasyonlara sahip SF₆ gaz geri kazanımı, vakumlama ve doldurma ekipmanı sağlayabilir.

Teknik özellikler, teklif ve kişiselleştirme seçenekleri için KSTONE ile iletişime geçin.
