Yüksek Kapasiteli SF6 Gaz İşleme Sistemi: Geri Kazanım, Depolama, Vakum Pompalaması, Doldurma ve Arıtma İçin Tasarlanmıştır

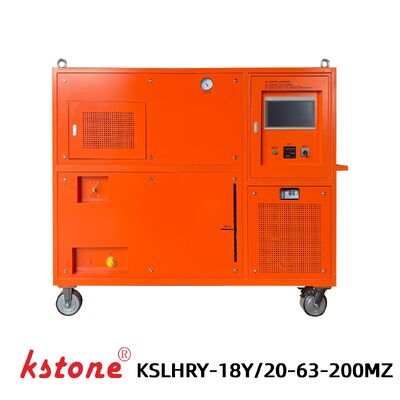

KSLHRY-18Y/20-63-200MZ ((415V) SF6 Gaz Geri Kazanma Cihazı

600L depolama tankı ile yüksek basınçlı sıvılaştırma SF6 gaz kurtarma sistemi

BuKSTONE KSLHRY-18Y/20-63-200MZ ((415V) SF6 Gaz Geri Kazanma CihazıGIS'den sülfür hexafluorür (SF6) gazının geri kazanımı, depolanması, vakum pompalaması, doldurulması ve işlenmesi için tasarlanmış ağır kullanımlı SF6 gaz işleme sistemi,SF6 yalıtımlı devre kesici ve diğer elektrikli ekipmanlar.

KullanmakYüksek basınçlı sıvılaştırma kurtarma yöntemi, sistem SF6'yı yüksek basınçta sıkıştırır ve verimli depolama için sıvı formuna dönüştürür.Bir mobil üniteye filtreleme sistemi ve kurutma sistemi.

OnunlaPLC dokunmatik ekran kontrolü, hava soğutması ve 600L depolama kapasitesi, bu SF6 gaz geri kazanma sistemi elektrikli ekipman üreticileri, alt istasyonlar,Yüksek kapasiteli gaz işleme gerektiren elektrik tesisleri ve SF6 bakım uygulamaları.

Temel Özellikler

Yüksek basınçlı sıvılaştırma kurtarma

SF6 kompresörü, yüksek basınçlı sıvılaştırma teknolojisini kullanarak, geri kazanılan SF6'yı verimli depolama ve silindir doldurma için sıvı formuna dönüştürür.

600L SF6 depolama kapasitesi

Bütünleşik600 litrelik depolama kapıHem gaz hem de sıvı SF6 depolamasını destekler ve büyük ölçekli SF6 geri kazanma operasyonları için yeterli kapasite sağlar.

Çok fonksiyonel SF6 Gaz Düzeltme

Bir sistem entegre eder:

• SF6 gazı geri kazanımı
• SF6 gaz depolaması
• Vakum pompalama
• SF6 gaz dolumu
• SF6 silindir dolumu
• Gaz filtreleme
• Gaz kurutma

Otomatik PLC Kontrolü

PLC dokunmatik ekran arayüzü, vakum pompalama, kurtarma, doldurma ve silindir doldurma için özel çalışma modları ile sezgisel bir kontrol sistemi sağlar.

Kendini Yeniden Yaratıcı Kurutma Sistemi

Dahili kurutma filtresi kullanırvakum ısıtma etkinleştirme yenilenme, kurutma sisteminin tekrarlanan çalışma için yenilenmesini sağlar.

Hava soğutmalı ve mobil tasarım

Sistem hava soğutması kullanır ve dış bir su kaynağı gerektirmez, bu nedenle saha hizmetleri ve bakım operasyonları için uygundur.

SF6 Gaz Arıtma

Geri kazanım sürecinde, entegre filtreleme ve kurutma sistemi nem vekatı parçacıklarGeri kazanılmış SF6 gazından.

Ana fonksiyonlar

SF6 Gaz Geri Kazanma ve Depolama

Sistem, elektrikli ekipmanlardan SF6 gazını geri kazanır ve entegre 600L depolama kabına depolar.

Vakum pompalama

Gaz doldurulmadan veya işlemeye başlamadan önce SF6 elektrikli ekipmanları boşaltmak için özel bir vakum pompası sağlanmıştır.

SF6 Gaz doldurma

Doldurma sistemi aracılığıyla depolanan SF6, anahtarlara geri aktarılabilir. Doldurma basıncı basınç azaltma valfi aracılığıyla kontrol edilebilir.

SF6 Silindir Doldurma

Yüksek basınçlı kompresör, geri kazanılmış SF6'nın dış SF6 silindirlerine aktarılmasını sağlar.

SF6 silindirlerinin doldurulması teknik bir işlemdir ve yalnızca uygulanabilir güvenlik prosedürlerine göre eğitilmiş personel tarafından yapılmalıdır.

Filtrasyon ve Kurutma

Geri kazanım devresi, işleme geçirilmesi sırasında geri kazanılmış SF6'nın kalitesini korumaya yardımcı olmak için filtreleme ve yeniden kurutma sistemini içerir.

Teknik özellikler

Parametreler	Spesifikasyon
Model	KSLHRY-18Y/20-63-200MZ ((415V)
Türü	Yüksek basınçlı sıvılaştırma, hava soğutmalı, mobil
Çevre sıcaklığı	-10°C ile 40°C arasında
İyileşme Başlangıç Basıncı	≤ 10 bar
Geri kazanma son basıncı	≤ 0 MPa
Başlangıçta Baskıyı Doldurmak	≤ 133 Pa
Son Baskıyu Doldurmak	≤ 10 bar
Son Vakum	≤ 2 × 10−3 mbar
Yıllık sızıntı oranı	≤ 0,5%
Geri kazanılmış SF6 Nem	≤ 60 ppm/V
Geri kazanılmış SF6 yağ içeriği	0 ppm
Depolama Modu	Gaz / Sıvı
Depolama tankı basıncı	50 bar.
Depolama tankı hacmi	600 litre
Sıvı depolama kapasitesi	600 kg
Sıvılaştırma yöntemi	Yüksek basınçlı sıvılaştırma
Kurutma Filtresi Regenerasyonu	Vakum ısıtma etkinleştirme yenilenme
Güç kaynağı	3 faz, 415V, 50Hz
Toplam Güç	≤ 15 kW
Gürültü seviyesi	≤ 75 dB (A)
Ekipmanın ağırlığı	≤ 600 kg

SF6 Kompresör

Parametreler	Spesifikasyon
Kompresör Tipi	Hava soğutmalı piston
Teorik Yer değiştirme	6 m3/h
Maksimum boşaltma basıncı	30 bar
İzin verilen boşaltma basıncı	28 bar
En Az İzin Verilen Emme Basıncı	50 mbar
Maksimum izin verilen emici basınç	5 bar
Maksimum egzoz sıcaklığı	130°C
Kompresör Gücü	2.2 kW

Vakum pompası

Parametreler	Spesifikasyon
Pompalama Hızı	40 m3/h
Son Vakum	≤ 0,1 mbar
Güç	2.2 kW

Depolama tankı

Parametreler	Spesifikasyon
Konteyner kategorisi	Tip II
Tasarım Baskısı	39 bar
Tasarım sıcaklığı	100°C
Hacim	600 litre
Sıvı depolama kapasitesi	600 kg

Çalışma prensibi

KSLHRY-18Y/20-63-200MZ ((415V)SF6 kompresörü, vakum pompası, depolama kabı, filtreleme sistemi, kurutma sistemi, valfler ve ölçüm cihazları.

SF6 geri kazanımı sırasında, kompresör geri kazanılan gazın basıncını arttırır.Gaz yüksek basınç koşullarında sıvılaştırılır ve 600L depolama kabında depolanır..

Aynı zamanda, filtreleme ve kurutma sistemi temizlemeye yardımcı olur.Nem ve katı parçacıklarGaz işlemi sırasında.

Sistem daha sonra depolanan SF6'yı gaz doldurmak için kullanabilir veya SF6'yı yüksek basınçlı doldurma devresinden dış silindirlere aktarabilir.

PLC Otomatik Kontrol

PLC dokunmatik ekran kontrol sistemi, farklı SF6 işleme prosedürleri için özel çalışma modları sağlar.

KSLHRY-18Y/20-63-200MZ ((415V) aşağıdakiler sırasında SF6 gazı işleme uygundur:

• GIS kurulumu ve kullanıma sunulması
• GIS bakımı
• SF6 devre kesici bakımı
• Alt istasyon bakımı
• SF6 elektrikli ekipman üretimi
• SF6 gazının geri kazanımı ve depolanması
• SF6 silindir dolumu
• Elektrikli ekipmanların değiştirilmesi ve onarımı

Özellikle ihtiyaç duyan uygulamalar için uygundur.Büyük kapasiteli SF6 depolama ve kapsamlı gaz işleme fonksiyonları.

Standart paket şunları içerir:

• 1 × SF6 Gaz Geri Kazanma Cihazı
• 1 × Kullanıcı Kılavuzu
• 1 × Uyum Sertifikası
• 1 × 5 m çift katmanlı çelik tel örülmüş hortum, DN20 kendiliğinden mühürlenen konektör ve silindir top-valf konektörü
• 1 × 10 m çift katmanlı çelik tel örgülenmiş kauçuk hortumu, DN20 kendi kendine kapanan bağlantılarla
• 10 × M27 × 1.5 mühürleme dikişleri
• 10 × M36 × 2 mühürleme dikişleri
• 1 × M36 × 2 dişi iplikten M27 × 1,5 erkek iplik adaptörüne
• 1 × İngiliz anahtarı
• 1 × Yağmur geçirmez kapak

hortumlar, konektörler ve adaptörler de müşterinin GIS, devre kesici veya SF6 ekipman arayüzüne göre özelleştirilebilir.

KSTONE,SF6 gaz kurtarma, işleme, test ve arıtma ekipmanlarıGüç aktarımı ve dağıtım uygulamaları için.

SF6 gaz geri kazanma sistemlerimiz, taşınabilir geri kazanma ünitelerinden büyük kapasiteli otomatik SF6 servis sistemlerine kadar farklı ekipman kapasiteleri ve işletme gereksinimleri için tasarlanmıştır.

Özel yapılandırmalar gerektiren projeler için, KSTONE aşağıdakilere dayalı çözümler sağlayabilir:

• SF6 gaz kapasitesi
• Geri kazanma hızı
• Depolama tankı hacmi
• Güç kaynağı
• Vakum gereksinimleri
• Gaz doldurma gereksinimleri
• GIS ve devre kesici arayüzleri
• Otomatik veya manuel işletim

SF6 gaz kurtarma gereksinimlerinizi tartışmak için KSTONE ile iletişime geçin.

Tam bir SF6 gaz işleme çözümü için şunlar da ilginizi çekebilir:

SF6 Gaz Geri Kazanma Sistemleri
Farklı kurtarma, süpürme, doldurma ve depolama yapılandırmalarını keşfedin.

SF6 gaz analizatörleri
Temizlik veya gaz geri kazanımından sonra SF6 saflığını, nemini ve parçalanma ürünlerini ölçün.

SF6 Sızıntı Detektörleri
GIS, devre kesiciler, valfler ve diğer SF6 ekipmanlarından SF6 sızıntısını tespit edin.

SF6 Vakum pompalama sistemleri
SF6 elektrikli ekipmanları boşaltmak için özel vakum çözümleri.

SF6/N2 Gaz Karıştırma ve Şarj Ekipmanı
Kontrollü SF6/N2 gaz karışımı ve doldurulmasını gerektiren uygulamalar için.

GIS, devre kesici ve diğer SF6 yalıtımlı elektrikli ekipmanlardan SF6 gazını geri kazanmak, depolamak, süpürmek, doldurmak ve kullanmak için tasarlanmıştır.

Sistem bir600L depolama tankıBelirtilen sıvı depolama kapasitesi 600 kg'a kadar.

Sistem, elde edilen SF6'yı dış silindirlere aktarmak için yüksek basınçlı SF6 kompresörünü kullanıyor.

Hayır.hava soğutmalıtasarımı ve dış bir su kaynağı gerektirmez.

Sistem PLC dokunmatik ekran kontrolünü kullanır ve vakum pompalama, geri kazanma, doldurma ve silindir doldurma için otomatik çalışma modları sağlar.

Evet, hortumlar, adaptörler ve konektörler müşterinin GIS veya devre kesici arayüzüne göre yapılandırılabilir.

Standart yapılandırma kullanır3 fazlı 415V, 50Hz güç kaynağı.

Bir şey arıyorum.600L SF6 gaz geri kazanım sistemiGIS bakımı, devre kesici bakımı veya alt istasyon uygulamaları için mi?

Bize ekipman voltajını, SF6 gaz miktarını, gerekli depolama kapasitesini, güç kaynağını ve bağlantı arayüzünü gönder.KSTONE, uygulamanız için uygun bir SF6 kurtarma ve gaz işleme konfigürasyonunu önerebilir.

Model: KSLHRY-18Y/20-63-200MZ ((415V)

Teknik özellikler, teklif ve özelleştirilmiş yapılandırma için KSTONE ile iletişime geçin.
